Apabila kita mempunyai 2 (dua) buah komputer tetapi kita ingin menghubungkan kedua komputer ini lewat jaringan. Untuk gampangnya harus lewat switch hub, tetapi kalau hanya untuk menghubungkan 2 (dua) komputer saja rasanya sayang kita untuk mengeluarkan uang untuk membeli peralatan tersebut. Untuk itu disini saya menulis artikel yang menerangkan bagaimana caranya menghubungkan kedua komputer tanpa harus lewat sarana switch hub. Untuk lebih jelasnya saya gambarkan dengan diagram berikut ini.

Gambar diatas merupakan jaringan dengan memakai Switch Hub

Tetapi yang akan kita bahas disini adalah jaringan komputer tanpa memakai switch hub, jadi gambarnya adalah sebagai berikut :

Dengan adanya dua perbandingan dua gambar diatas mudah-mudahan jelas maksudnya disini.

Untuk penyambungan kabel tentu juga berbeda, disini kita menggunakan cara Cross Over.

Cara Pengkabelan :

Siapkan kabel UTP dan connector RJ 45 :

utp2Disamping ini adalah gambar UTP dimana masing-masing warna sesuai dengan pasangannya (warna putih). Pasangan warna putih ini jangan sampai ketukar.

Dan gambar dibawah ini merupakan Connector RJ45 yang digambarkan beserta susunan pin-nya (kakinya).

crimpingtool Gambar dibawah ini namanya Crimping Tool, digunakan untuk menyambung kabel dengan Connector jaringan.

Setelah melihat peralatan diatas sekarang kita menginjak pada cara pengkabelan. Seperti yang diterangkan diatas kita menggunakan konfigurasi Cross Over. Tapi harus diingat, konfigurasi ini hanya digunakan untuk menghubungkan dua komputer secara langsung, jadi konfigurasi kabel ini tidak berfungsi kalau menggunakan switch hub.

Gambar diatas ini merupakan konfigurasi yang harus Anda lakukan dalam pengkabelan. Anggap saja yang disebelah kiri merupakan salah satu ujung kabel yang dihubungkan dengan RJ45, masukan urutan warna kabel sesuai dengan nomer pin-nya. Yang disebelah kiri ini merupakan susunan Standard.

Sedangkan yang disebelah kanan merupakan ujung kabel yang satunya, dan masukkan urutan warna kabel juga sesuai dengan nomer pin-nya. Konfigurasi disebelah kanan ini merupakan Cross Over.

Yang perlu diperhatikan panjang antar ujung kabel jangan sampai melebihi 100 meter.

Setelah kedua ujung kabel di Crimping dengan baik langsung saja di pasang (Plug) pada Ethernet port pada masing-masing komputer. Yakinkan lampu indikator (biasanya terletak didekat port Ethernet) menyala di kedua komputer.

Sharing Folder di Windows XP

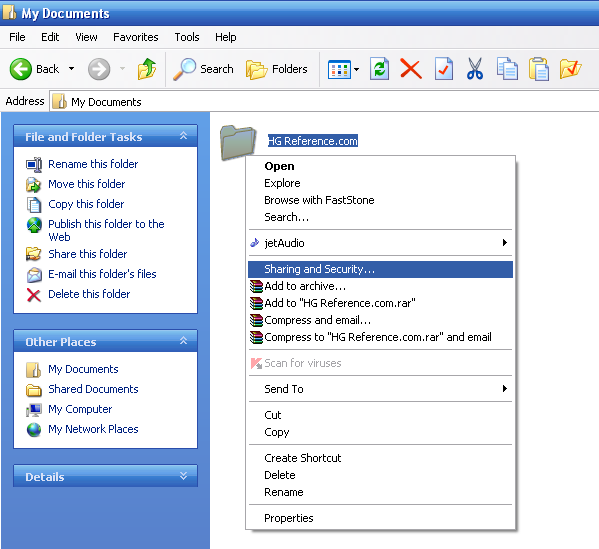

• Masuk di Explorer dan klik kanan pada folder yang akan di Sharing, kemudian pilih Sharing and Security.



• Setelah muncul Form Properties dari tab sharing, klik kalimat “If you understand the risk…”

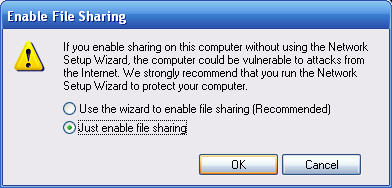

• Pada form Enable Sharing, klik just enable file sharing kemudian klik ok.



• Muncul 2 kolom yaitu “Local sharing and security” dan “Network sharing and security”. Pilih pada kolom “Network sharing and security” dan klik lagi pada kalimat “If you understand the risk…” bila masih muncul pertanyaan tentang sharing.

  Setelah itu Pada tab sharing kolom network sharing & security, beri checklist disebelah kalimat “share this folder on the network” dan jangan lupa beri nama folder yang akan di share di jaringan teman-teman. klik Apply kemudian Ok dan folder anda akan dishare di jaringan.



•

Sharing Printer Pada Windows XP

• Masuk di Windows Explorer – Control Panel – Printers and Faxes

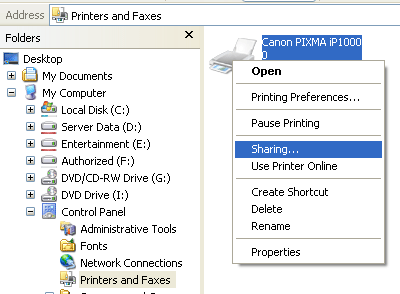

• Pada icon printer yang akan di share klik kanan dan pilih opsi sharing



• Setelah muncul Form Sharing, beri check list pada kalimat “Share this Printers” kemudian beri nama printer dan klik Apply dan Ok.



Ingin rasanya bertukar data dengan kawan namun ga punya kabel lan apalagi kalo ingin terhubung lebih dari 1 komputer sudah tentu pasti membutuhkan sebuah switch atau hub. Namun tidaklah masalah bagi teman-teman yang laptop maupun pc nya sudah memiliki device atau piranti wireless lan 802.11 a/b/g karena kita dapat menghubungkan pc atau laptop yang sudah mempunyai wireless card dengan cara Ad hoc. Dengan ad hoc teman-teman bisa sharing internet maupun bertukar file bahkan yang suka maniac game ad hoc adalah salah satu pilihan yang harus di coba karena disamping tidak membutuhkan kabel dan hub, ad hoc dapat terhubung dengan lebih dari 1 komputer. Nah khusus untuk jaringan adhoc, salah satu computer harus menjadi sebuah terminal ad hoc (mirip dengan access point) agar semua computer dapat terhubung seperti layaknya sebuah switch yang ada pada media kabel. Untuk lebih jelas nya silahakan teman-teman melihat ilustrasi dari gambar dibawah ini.

Ilustrasi jaringan dengan 2 komputer yang terhubung dengan media kabel

Ilustrasi jaringan dengan 2 komputer yang terhubung dengan media wireless lan Ad-hoc

Nah udah taukan gambaran dari jaringan ad-hoc so langsung aja yuk kita buat!

Peralatan yang akan kita gunakan antara lain

• PC atau Laptop yang sudah mempunyai wireless card (Wireless card merk apasaja jg ga papa)
• Sistem Operasi Windows XP
• Tutorial Membuat jaringan Lan dengan 2 komputer di Windows XP
• Tutorial ini
• Berdoa dulu biar sukses praktek nya.

Ditutorial ini saya akan membagi dua, pertama kita akan mengkonfigurasi PC/Laptop sebagai Adhoc (Seperti access point) dan kedua mengkonfigurasi PC sebagai Client nya. Namun sebelum mengkonfigurasi Ad hoc, salah satu hal yang sangat penting adalah memberikan IP Address pada setiap computer yang mana ada pada tutorial Membuat jaringan Lan dengan 2 komputer di Windows XP. Pada tutorial Membuat jaringan Lan dengan 2 komputer di Windows XP, media yang digunakan adalah dengan media kabel jadi pada saat konfigurasi IP Adress, yang harus diberi IP Address adalah Wireless Card yang akan kita gunakan bukan LAN Card (Fast Ethernet).

Konfigurasi Komputer sebagai Terminal Ad hoc atau Access Point

• Pastikan Wireless Card sudah di konfigurasi IP Address nya dan aktif
• Klik Start → Control Panel → Network Connection

• Klik kanan pada wireless card yang teman-teman gunakan dan pilih opsi properties

• Pada jendela Properties, klik tab Wireless Networks, berikan checklist pada “Use Windows to …” dan klik Add.

• Setelah muncul jendela Wireless Networks Properties berikan nama SSID

• Pada kolom Wireless Network Key, pilih opsi Network Authentication pada status open dan Data Encryption Disabled. Kemudian berikan checklist pada opsi “This is a_computer-to-computer (ad hoc)…”

• Jika ada peringatan klik ok saja dan klik Ok sampai keluar
• Untuk mengecheck apakah wireless ad hoc sudah jadi silahkan klik kanan icon wireless network connection pada systray dan pilih View Available Wireless Networks. Bila sukses akan terlihat sebuah terminal Ad hoc dengan nama SSID teman-teman tadi

Konfigurasi computer sebagai Client

• Pastikan wireless card teman teman sudah aktif dan terkonfigurasi IP nya
• Klik kanan pada icon wireless network connection pada systray dan pilih View Available Wireless Networks.

• Akan tampil sebuah Terminal Ad hoc dengan nama SSID dari computer yang sudah di konfigurasi sebagai Terminal. Klik Terminal SSID dan klik Connect

• Jika computer sudah terhubung maka akan terlihat icon wireless network connected
